Verstärkungskonsolen im System EXTE
Neue Ausführungsvarianten für die Stahlverstärkungskonsolen
Im Bereich Aufsatzkasten EXTE stehen Ihnen ab sofort neue Varianten der Verstärkungskonsole zur Verfügung.

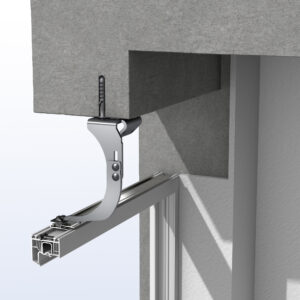

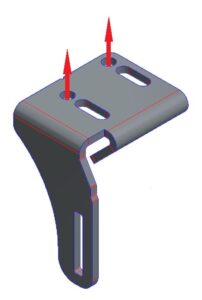

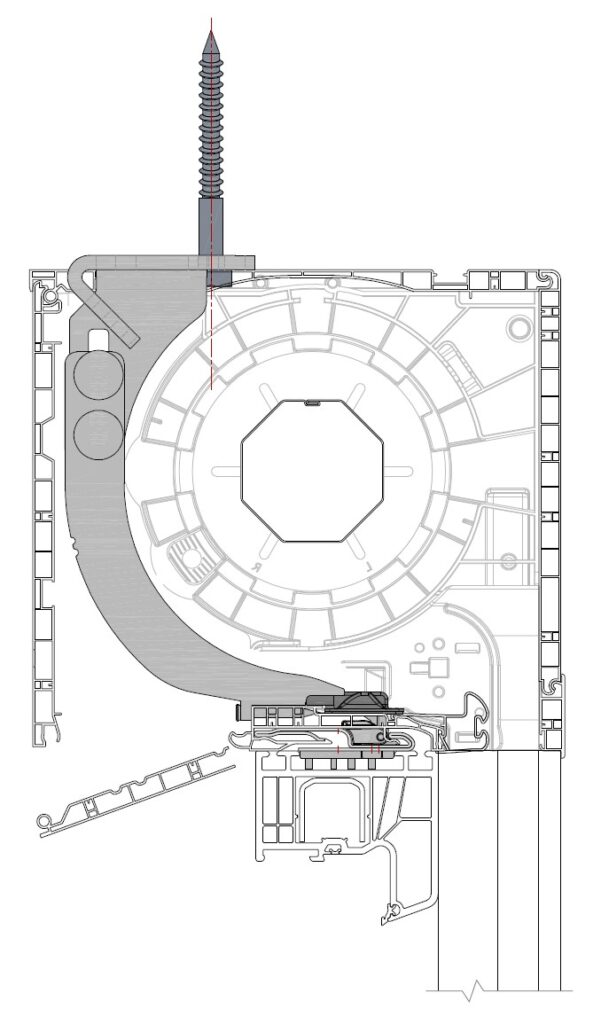

Variante 1 Befestigung von unten
Die Konsole wird fertig montiert ausgeliefert (Ober- und Unterteil im Kasten verbaut und fest verschraubt) und der Aufsatzkasten wird einfach auf den vorab am Blendrahmen montierten Adapter auf gerastet. Das neue Oberteil liegt bündig auf der Deckelblende auf und kann nicht mehr in der Höhe verstellt werden!
Bei der Variante 1 ist die Revision vom Monteur/Kunden unten innen zu öffnen und die Konsole von unten durch den Kasten zum Baukörper zu verschrauben. Achtung: Abstand Konsole zum Baukörper ist druckfest auszufüllen.
Die Variante 1 ist in folgenden Kästen einsetzbar:
- EXPERT XT 220 x 165 (RUI)
- EXPERT XT 220 x 185 (RUI)
- EXPERT XT 255 x 220 (RUI)
- ELITE XT 220 x 175 (RUI)
- ELITE XT 220 x 200 (RUI)
- ELITE XT 255 x 240 (RUI)
- ELITE XT 320 x 240 (RUI)
- ELITE XT 365 x 240 (RUI)

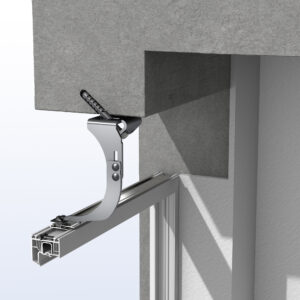

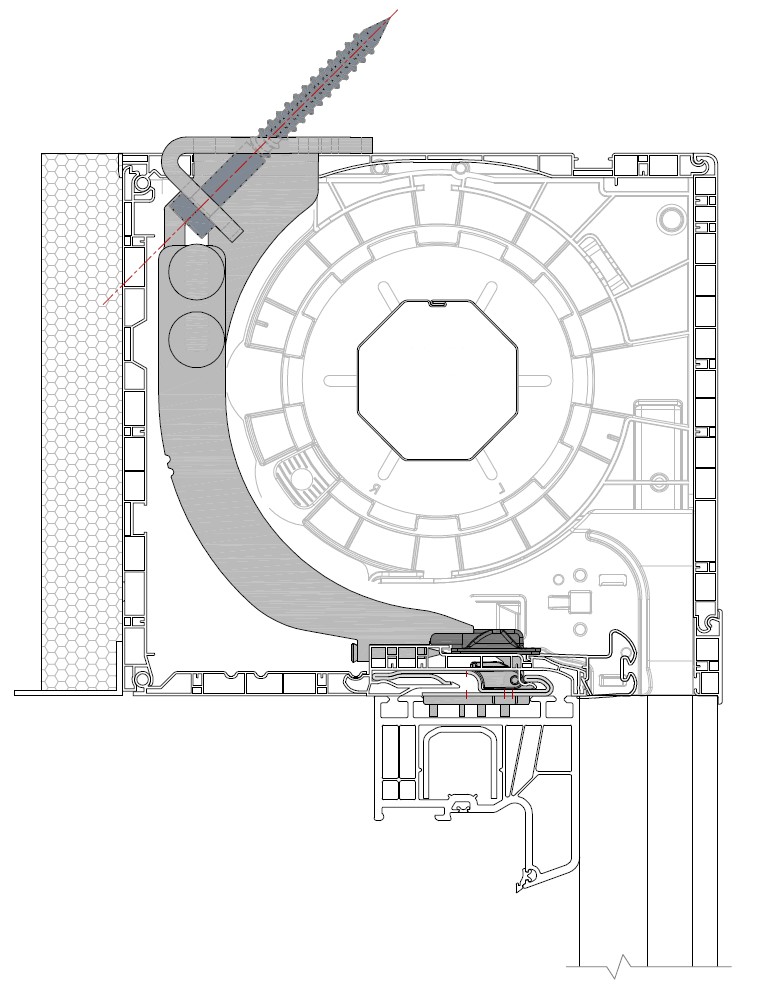

Variante 2 Befestigung von innen (Dämmung innen)
Die Konsole wird fertig montiert ausgeliefert (Ober- und Unterteil im Kasten verbaut und fest verschraubt) und der Aufsatzkasten wird einfach auf den vorab am Blendrahmen montierten Adapter auf gerastet. Das neue Oberteil liegt bündig auf der Deckelblende auf und kann nicht mehr in der Höhe verstellt werden!
In der Variante 2 wird der Kasten innen mit mindestens 7 mm Dämmung auf gedoppelt – die Dämmung im Bereich der Konsole wird lose mitgegeben. Der Monteur/Kunde verschraubt die Konsole durch die Ausfräsung in der Innenblende zum Baukörper. Anschließend ist die Dämmung innenseitig aufzukleben. Achtung: Abstand Konsole zum Baukörper ist druckfest auszufüllen.
Einsetzbar ist die Variante 2 in folgenden Kästen:
- EXPERT XT 220 x 165 (RUI)
- EXPERT XT 220 x 185 (RUI)
- EXPERT XT 255 x 220 (RUI)
- ELITE XT 220 x 175 (RUI)
- ELITE XT 220 x 200 (RUI)
- ELITE XT 255 x 240 (RUI)
- ELITE XT 320 x 240 (RUI)
- ELITE XT 365 x 240 (RUI)
- ELITE XT 255 x 240 (RG)
- ELITE XT 255 x 240 (RG) – ASV
- ELITE XT 255 x 240 (RS)
- ELITE XT 255 x 240 (RS) – ASV

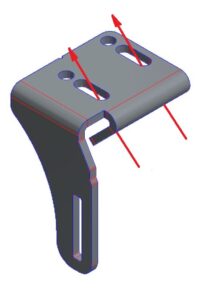

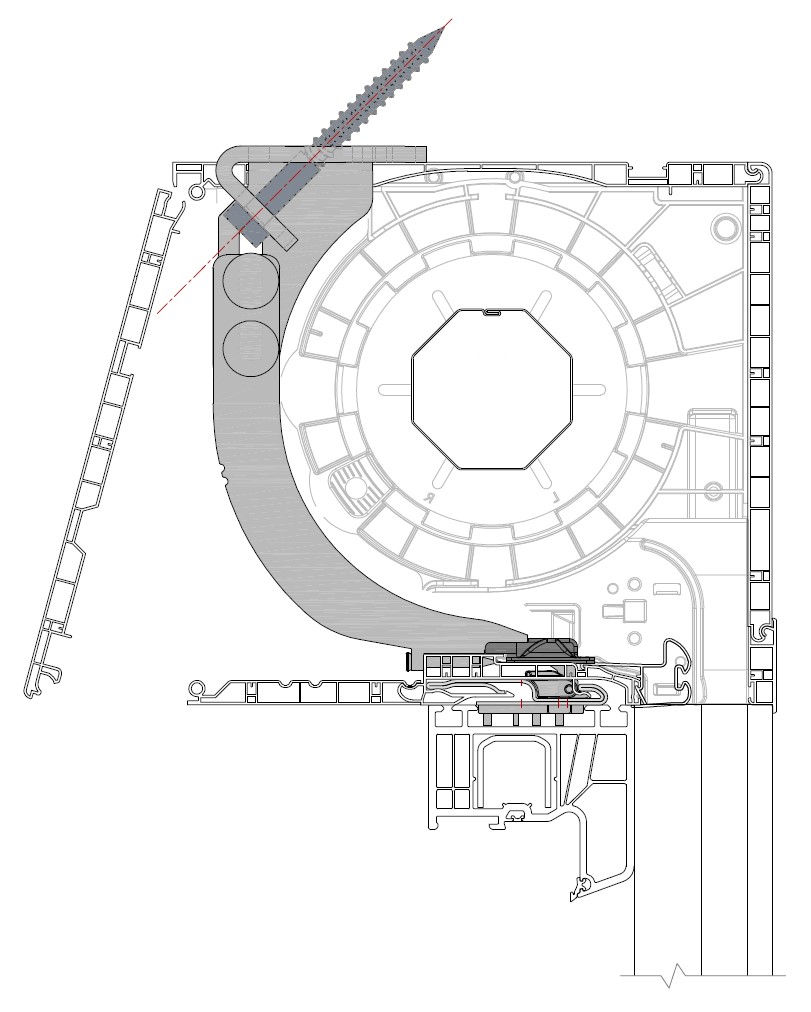

Variante 3 Befestigung von innen (Revision innen)
Die Konsole wird fertig montiert ausgeliefert (Ober- und Unterteil im Kasten verbaut und fest verschraubt) und der Aufsatzkasten wird einfach auf den vorab am Blendrahmen montierten Adapter auf gerastet. Das neue Oberteil liegt bündig auf der Deckelblende auf und kann nicht mehr in der Höhe verstellt werden!
Bei Kästen mit der Revision innen ist die Innenblende (Revision) vom Monteur/Kunden innen zu öffnen und die Konsole von innen schräg zum Baukörper zu verschrauben. Achtung: Abstand Konsole zum Baukörper ist druckfest auszufüllen.
Zum Einsatz kommt die Variante 3 in folgenden Kästen:
- EXPERT XT 220 x 165 (RI)
- EXPERT XT 220 x 185 (RI)
- EXPERT XT 255 x 220 (RI)
- ELITE XT 220 x 175 (RI)
- ELITE XT 220 x 200 (RI)
- ELITE XT 255 x 240 (RI)
- ELITE XT 320 x 240 (RI)
- ELITE XT 320 x 240 (RI)
- ELITE XT 255 x 240 (RS+RI) – ASV
- ELITE XT 255 x 240 (RA+RI) – ASV

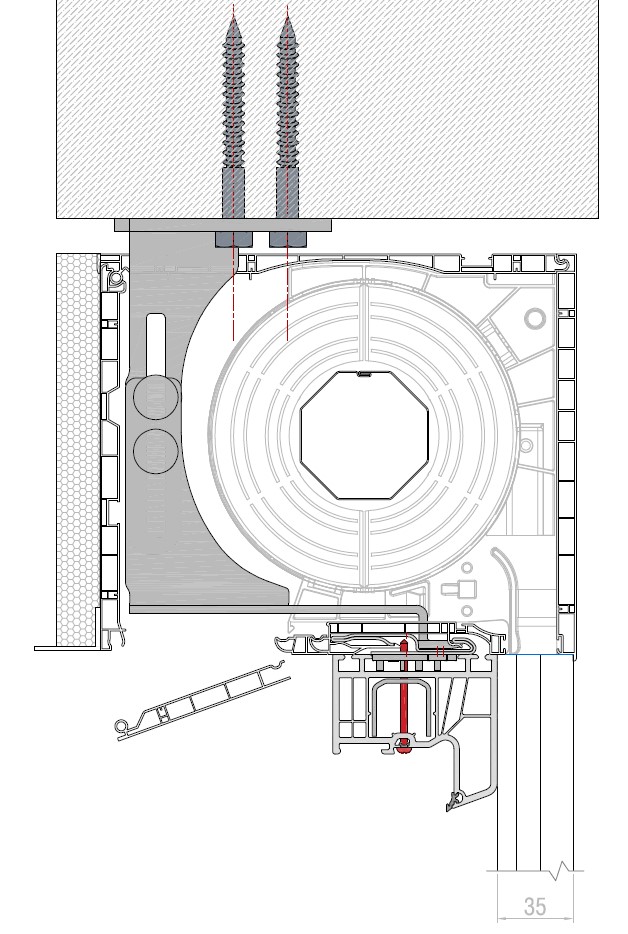

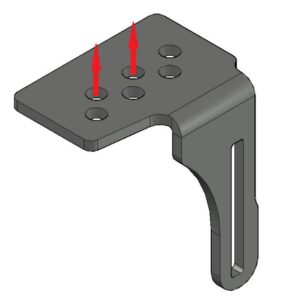

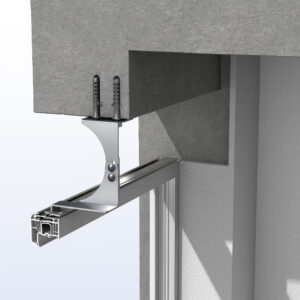

Variante 4 EXPERT XT RUI/ RI mit 35er Führungsschiene
Die Konsole wird im Kasten teilmontiert ausgeliefert (Oberteil im Kasten verbaut) Nach erfolgter Elementmontage hat der Monteur den Revisionsdeckel zu öffnen und durch eine Ausfräsung im Basisprofil das Verstärkungskonsolenunterteil in das Spezialverstärkungseisen einzustecken. Das Oberteil danach bis zum Sturz hochschieben und die Verschraubung vom Ober- und Unterteil wieder festziehen. Anschließend kann die Verschraubung zur Decke/Sturz erfolgen. Achtung: Abstand Konsole zum Baukörper ist druckfest auszufüllen, dabei entfällt Kompliziertes verschrauben der Konsole zum Blendrahmen. Im Revisionsfall wird der untere Teil einfach aus dem Kasten entnommen.
Einzusetzen ist diese Variante in folgenden Kästen:
- EXPERT XT 220 x 165 (RUI/RI) mit 35er FS
- EXPERT XT 220 x 185 (RUI/RI) mit 35er FS
- EXPERT XT 255 x 220 (RUI/RI) mit 35er FS
