PAKTO® – Die neue Kastenausführung
Ab dem 01.06.2020 steht Ihnen eine weitere Kastenausführung im Bereich PAKTO® zur Verfügung.
Ab sofort steht Ihnen eine weitere Kastenausführung im Bereich PAKTO® zur Verfügung.
Einsatzempfehlung:
Der PAKTO® UP-LV als Putzvariante wird vorrangig im monolithischem Mauerwerk sowie allen Putzbauten eingesetzt und kann in Wärmedämm-Verbundsystemen eingebunden werden.
Konstruktionsmerkmal PAKTO® UP-LV:
Die Führungsschiene ist von der Außenkante Kastenschale 66 mm eingerückt und gewährleistet bei monolithischer Bauweise in den Wandstärken 345 mm und 365 mm einen konstruktiven Rücksprung für den Anschluss aller handelsüblichen Putzsysteme.
Im Standard wird die äußere Abschlussschiene mit 13 mm Schenkel geliefert, für den universellen Putzanschluss kann alternativ die Abschlussschiene ohne Schenkel (0 mm) eingesetzt werden.
Für die unterschiedlichen Einbaupositionen kann der PAKTO® UP-LV auch innen nach Vorgabe in der Tiefe angepasst werden.
Ausführungsvarianten:
Der PAKTO® UP-LV ist in den Ausführungsvarianten RUI und RG in folgenden Kastengrößen erhältlich:
- 345/250
- 345/300
- 365/250
- 365/300
| Querschnitt | Neue Bezeichnung | Erklärung |
|---|---|---|
 | PAKTO® UP-LV | U-Schale Putz-Laibungsversetzt Einsatz: Putzfassaden Mauerwerksmontage: einschalig (monolitisch), ohne Maueranschlag. Der Rollraum ist von Außenkante Mauerwerk nach innen versetzt (für eine vergrößerte Laibungstiefe im Außenbereich). Führungsschienenaußenkante ist zur Rollladenkastenaußenkante um 66 mm nach innen versetzt angeordnet. |

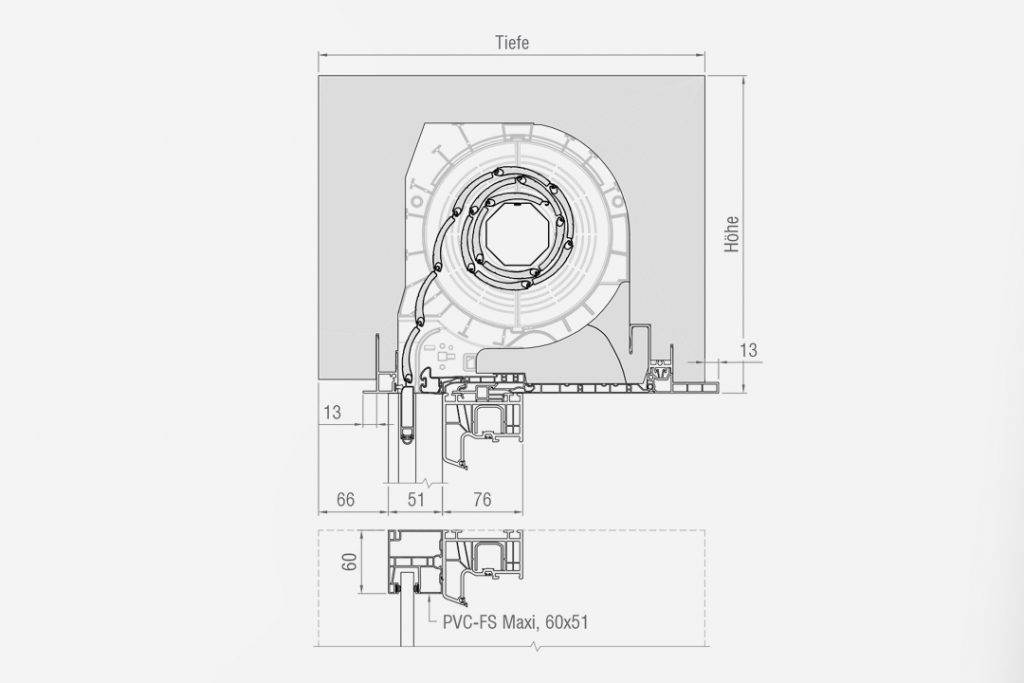

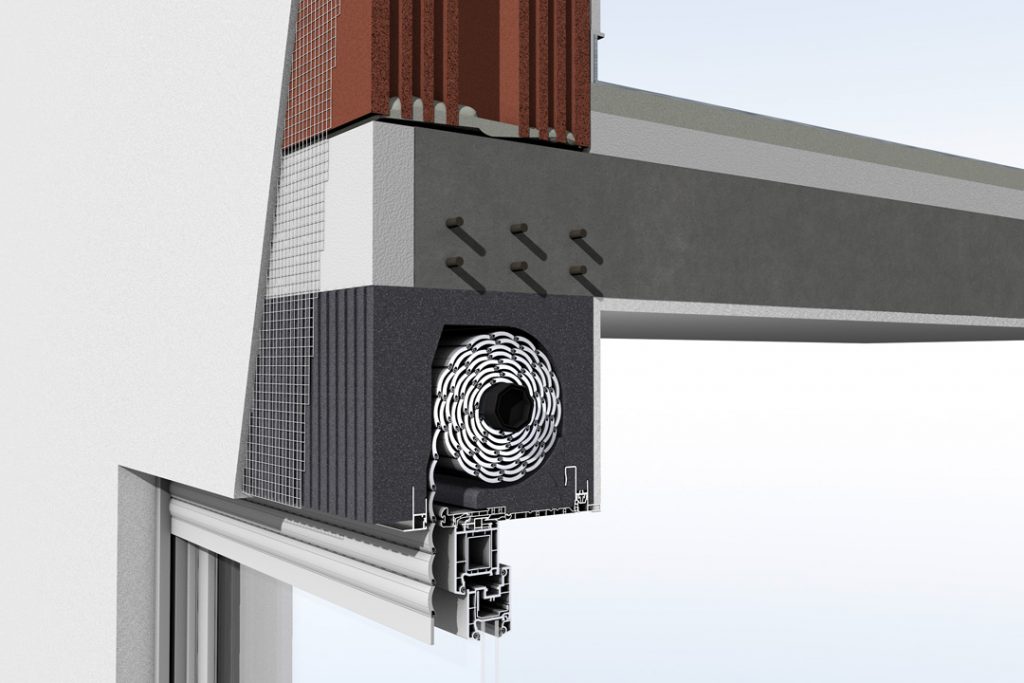

PAKTO® UP-LV 345/300 RUI (Revision unten innen)

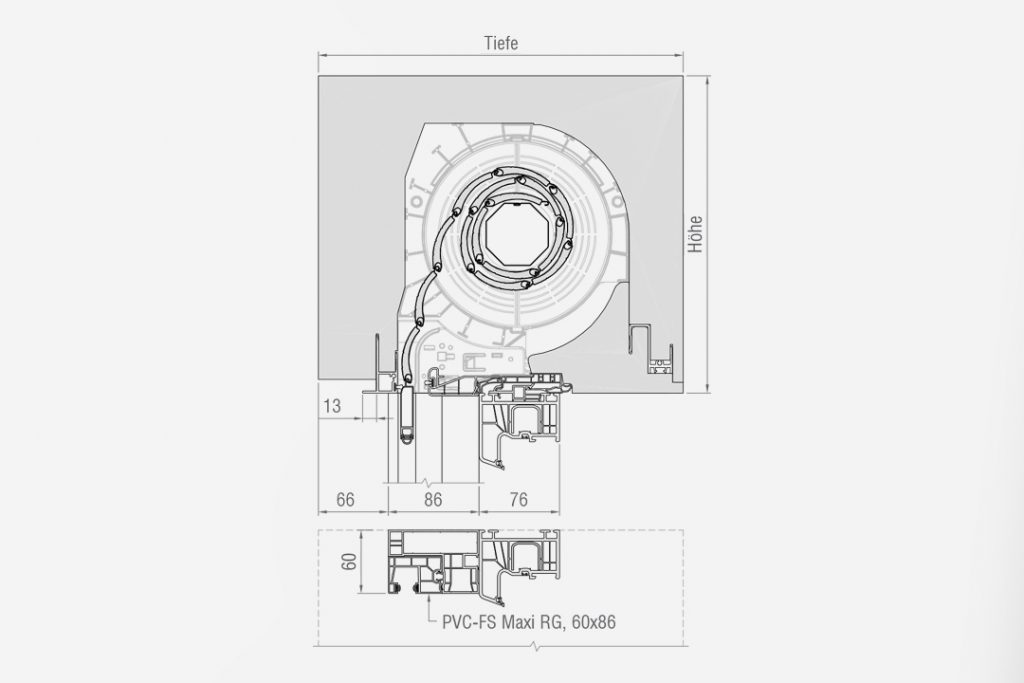

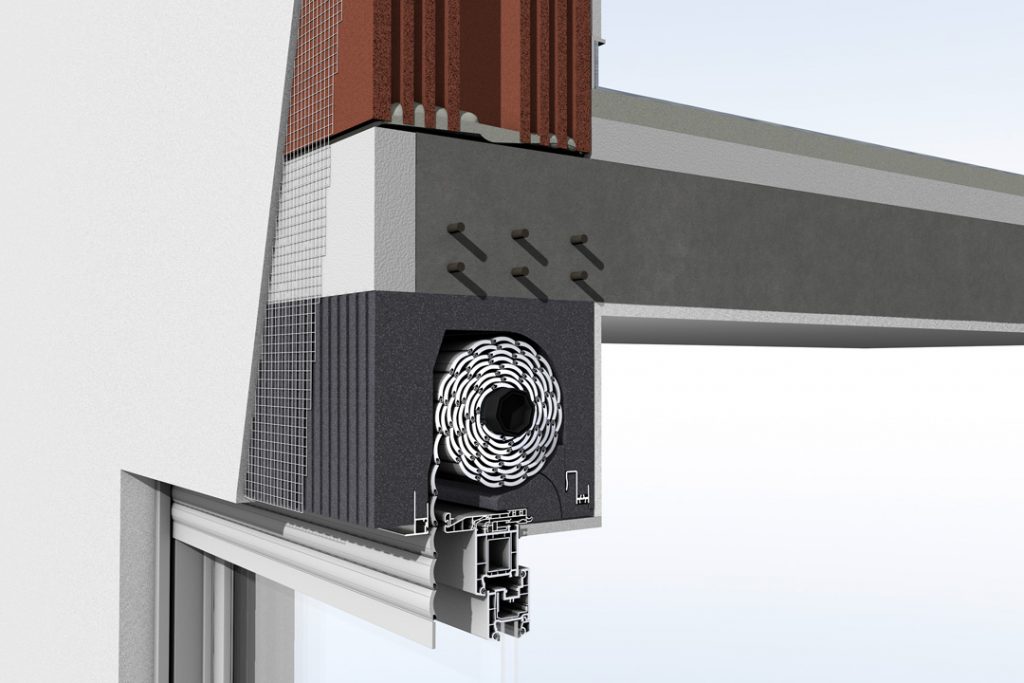

PAKTO® UP-LV 300/300 RG (Raumseitig geschlossen)
