Führungsschiene links und rechts eingerückt/Distanzprofil

Für die Systeme PAKTO® und ELITE XT

Das Distanzprofil wird zwischen Kopfstück und Einlauf geklipst, ist 5 mm breit und kann mehrfach aufeinander gesteckt werden. Damit können Führungsschienen ein- oder beidseitig ab 5 mm um jeweils weiter 5 mm bis 60 mm nach Vorgabe eingerückt werden. Mit dem Distanzprofil ist eine feste Verbindung zwischen Kopfstück und Einlauf gewährleistet und eine feste Positionierung der eingerückten Führungsschiene von 5 mm bis 60 mm möglich.

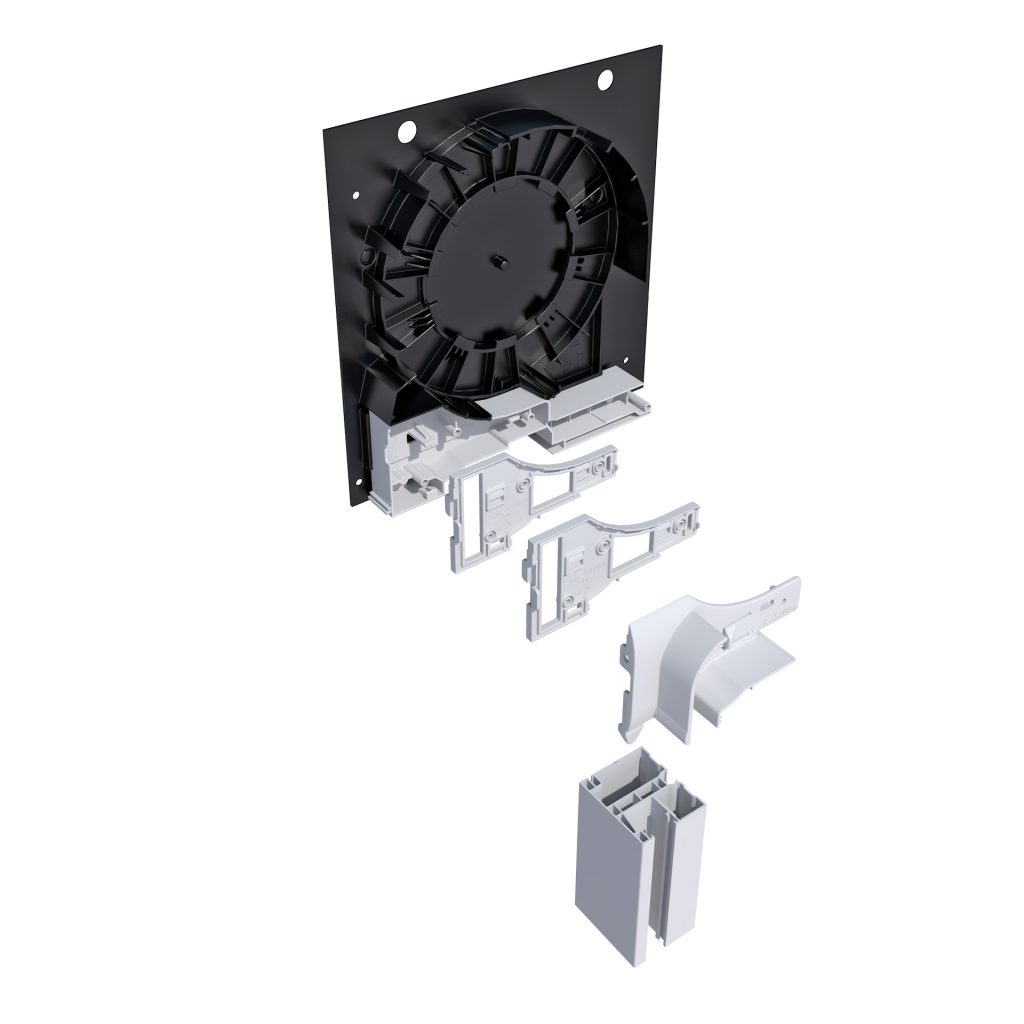

Detail: PAKTO® Explosionsansicht eingerückte Führungsschiene (rechts)

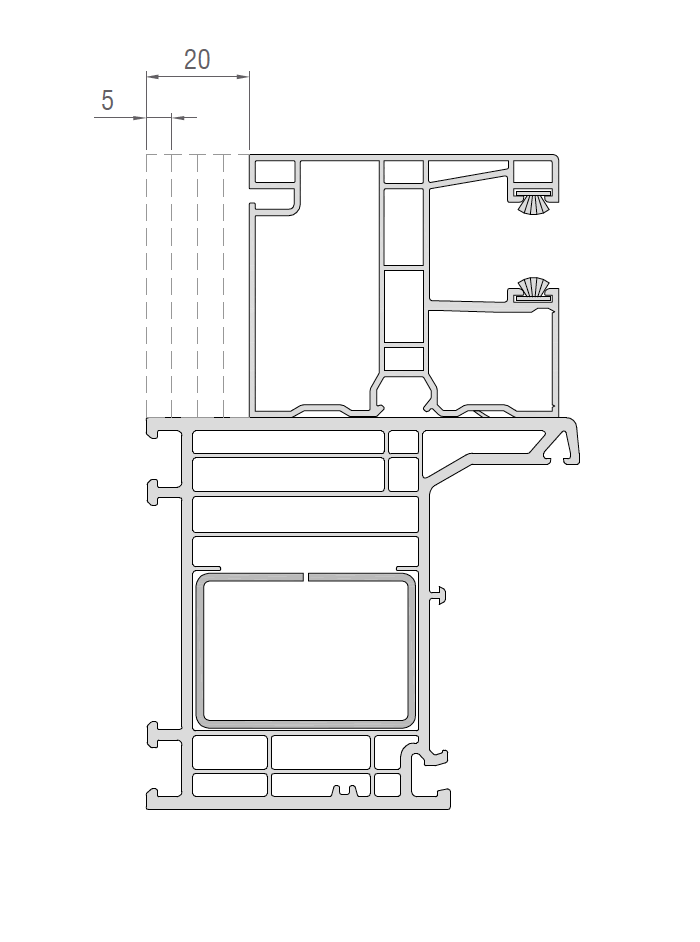

Detail eingerückte Führungsschiene ab 5 mm um jeweils 5 mm steigend
