2. Rettungsweg – Mechanische Öffnung – Bedienung mit Gurtzug
Einsetzbar in den Systemen PAKTO®, ELITE XT und EXPERT XT
MAN Rescue – eine mechanische Notöffnung über Gurtzug als alternative zur Nothandkurbel oder Akku unterstützten Ausführungen
- Anstelle eines herkömmlichen Antriebslagers wird der MAN Rescue mit einem SE Pro oder SEE Antrieb in Aufsatzelementen mit Rollladenbehängen im Neubau wie auch in der Renovierung eingebaut.

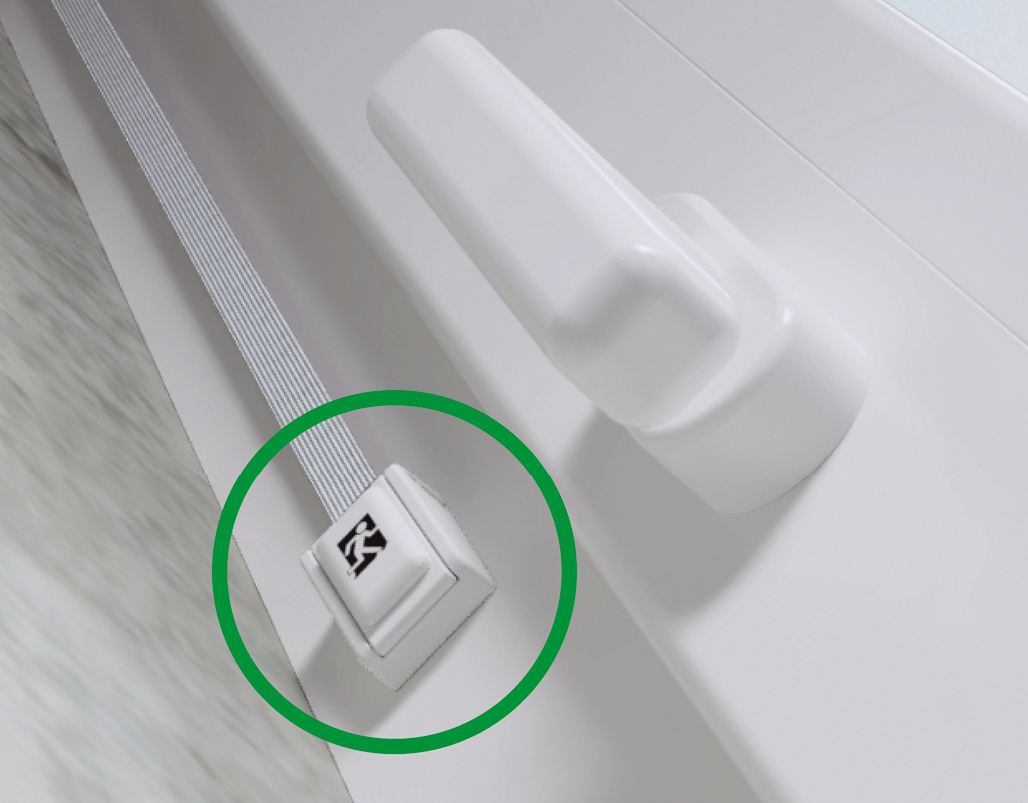

- Der Gurt für die Notbedienung wird mit einem Klipp in Bedienhöhe am Fensterrahmen oder an der Wand befestigt.
- Im Normalbetrieb verfügt der verbaute Rollladenantrieb über alle Standardfunktionen zum Schutz der Rollladenanlage (Hinderniserkennung, Überlastungsschutz etc.).

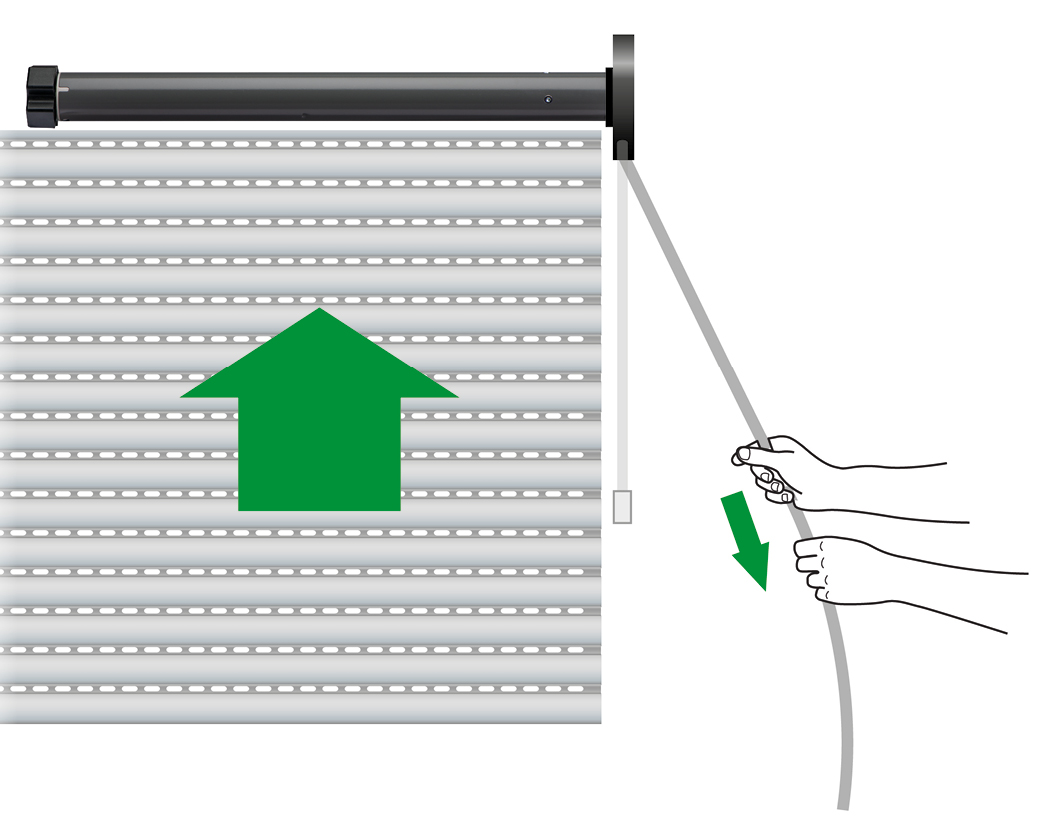

- Zusätzlich ermöglicht MAN Rescue eine händische Notöffnung des Rollladens per Gurt.
- Notöffnungsgeschwindigkeit, über den Gurt erfolgt die Öffnung des Behangs mechanisch und extrem schnell.
- Intuitive Gurtbedienung, die Bedienung mit einem Gurtwickler ist allgemein bekannt.
- Einfaches Zurücksetzen, nach einer Notbedienung erfolgt das zurücksetzen in den Normalbetrieb über den Bediener selbst.
- Unauffälliges Bedienelement, es ist nur ein 10 mm breiter Rollladengurt seitlich zwischen Flügel und Laibung sichtbar.
- Wartungsfrei, das System ist wartungsfrei und funktioniert rein mechanisch bei dem die Bedienbarkeit zu jedem Zeitpunkt gegeben ist.
Einsatz: In den Systemen PAKTO® (nur in Variante UP; UP-LV und HB möglich), ELITE XT nur bei 240 mm Kastenhöhe, EXPERT XT nur bei 220 mm Kastenhöhe, nur mit SE Pro und SEE Antrieb einsetzbar.
Min. Elementbreite: 1.030 mm (lichtes Öffnungsmaß min. 900 mm Breite)
Max. Elementbreite: 1.200 mm
Bedienung im Notfall: Über Gurtzug (ca. 10 mm breit) seitlich innen am Fensterelement Einbau: Der Gurtzug kann wahlweise rechts oder links positioniert werden. Der Motor mit Anschlusskabel und Gurtzug sind grundsätzlich auf gleicher Position montiert. Endleiste/Anschlag wahlweise mit verdecktem Anschlag, als Winkelendleiste oder mit Stopper ausführbar. In Kombinationen nur wenn die Bedienung außen ist
Einsatzbereich: In der Breite ab 1.030 mm – 1.200 mm und 2.350 mm zzgl. Rollladenkastenhöhe, zulässige Zugkraft am Rollladengurt 63 Nm.
Einsatzbereich, Montage und Funktionsweise
Im Video werden der Einsatzbereich sowie die Funktionen des Notbediensystems MAN Rescue gezeigt, vom Einbau in den Rollladenmasten über die Öffnung des Rollladens mit Gurt bis zum Zurücksetzen in den Betriebszustand.
